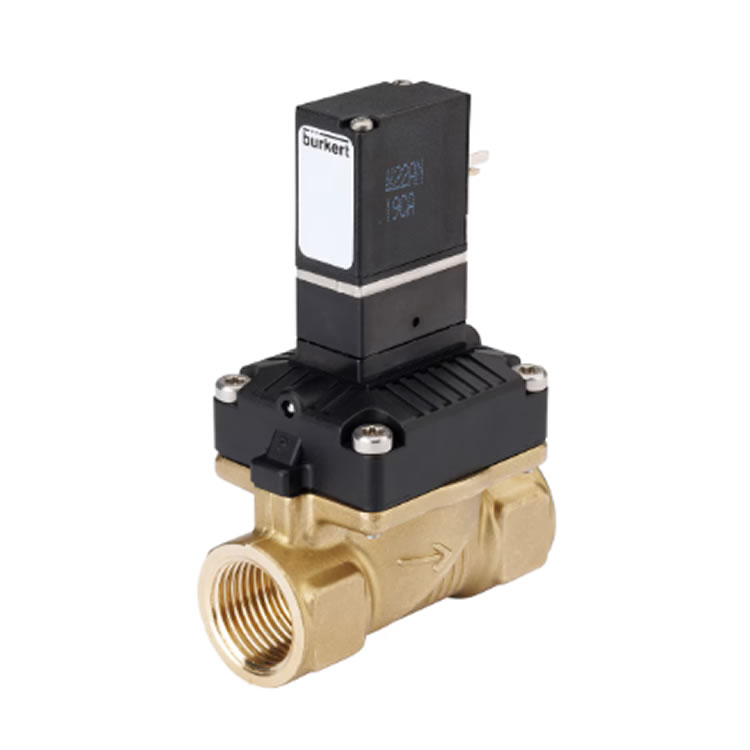

核心功能架構

參數維度 技術特征

閥功能模式 2位2通常閉式（NC）

A型配置：P口→A口常態關閉（手動驅動）

操作方式 機械式手動操作（無電氣接口）

真空耐受性 不支持真空環境（≤10kPa）

介質分離設計 支持干濕分離（隔膜密封結構）

2. 連接與材料體系

參數類別 技術規格

過程連接 G型螺紋接口（3/8"外徑，符合ISO 228標準）

主閥體材料 黃銅（Brass）

密封系統 雙NBR丁腈橡膠密封圈（閥座+外部接觸面）

隔膜材質 EPDM橡膠（耐溫范圍-20℃~+120℃）

3. 性能參數矩陣

參數類別 技術指標

Kv值（水） 1.9 m3/h @ ΔP=1 bar（最大流量@1巴壓差）

壓力規格 氣體：0.2-10 bar

液體：0.2-10 bar

（PN10認證，DIN EN 1333標準）

溫度范圍 介質溫度：0~50℃

環境溫度：0~55℃

電氣參數 24V DC供電（無交流兼容性）

4. 結構設計特性

參數維度 技術特征

執行機構 柱塞閥-搖臂式隔膜結構（行程≥3mm）

流道設計 上游直通式（P→A）

特殊功能 介質分離設計（防止交叉污染）

防護等級 IP65（防塵防水）

5. 應用場景標識

特殊標識 技術說明

電動汽車專用版本 符合ISO 19453流體控制標準

分析版本狀態 生產過程通過ISO 9001:2015認證

緊急切斷功能 不支持（需選配電磁執行器）

關鍵性能對比表

維度 參數特性

密封可靠性 雙NBR密封+隔膜雙重保護，泄漏率＜10^-6 mbar·L/s

壓降效率 Kv值1.9 m3/h（較C20型號提升5%）

材料耐受性 黃銅主體耐海水腐蝕，EPDM隔膜耐酸堿介質

安裝約束 G螺紋需配合密封膠帶（推薦DN50以下管徑）

選型指導

推薦應用：

新能源汽車?yán)鋮s液循環系統

食品級流體控制（需3A認證版本）

精密氣動設備氣路切換

限制條件：

最大工作壓力≤10 bar（氣體/液體通用）

介質溫度＞50℃需降額使用

禁止用于含固體顆粒介質

兼容驗證：

確認3/8G螺紋與系統管徑匹配（建議使用DN15接口）

手動操作扭矩需≤3N·m（標準扳手適配）
