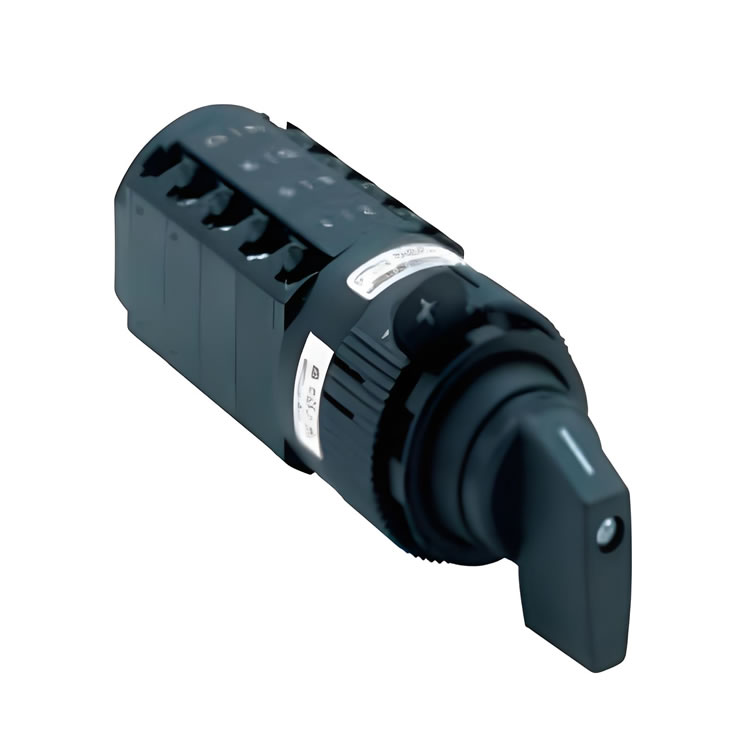

類型（Type: P220）

額定電流：20A（適用于交流電路，符合IEC 60947標準）。

物理尺寸與功率：

額定工作電流（AC-21A）：20A

額定功率（380-440V，AC-23A）：7.5kW

額定功率（380-440V，AC-3A）：5.5kW

防護等級：IP20（正面防護）。

適用場景：控制開關、儀器儀表、電機開關等。

2. 切換程序（Switching Programme: 61028）

功能描述：

4極轉換開關，帶中心斷開（Centre OFF）。

切換角度：60°。

觸點數量：4極（4P）。

典型應用：

三相電機的正反轉控制。

多回路切換（如電源選擇、設備分段控制）。

切換圖示：

參見文檔第61頁的 Switching Diagram 61028（需結合上下文補充具體接線邏輯）。

3. 安裝形式（Mounting Form: 218M1）

安裝方式：

單孔安裝，孔徑 **?22.5mm**（適配面板開孔）。

前面板安裝，背面接線。

操作手柄：

M-handle（銀色/黑色）。

前環（Front Ring）：黑色金屬環，增強防護與標識。

附加功能：

支持鑰匙鎖（Key Operated），鑰匙類型為 Ronis Cylinder Lock C001（2把鑰匙）。

可選配鑰匙拆卸位置（需在訂單中指定分類字母，參見文檔第85頁）。

4. 技術參數與選型參考

端子容量：

最大導線截面積：2.5mm2（多股線/帶端子）。

推薦螺栓扭矩：0.5-1Nm。

環境適應性：

工作溫度：-25°C 至 +50°C（開啟式），-25°C 至 +40°C（封閉式）。

防護等級：IP66（防塵防水）。

認證標準：

符合IEC 60947-3、UL 60947-4-1A、cUL認證。

5. 應用示例

三相電機正反轉控制：

使用 P220-61028-218M1 實現電機的正轉、反轉和停止功能，通過中心斷開位置（OFF）確保安全切換。

配電系統分段控制：

在配電柜中用于不同回路的電源切換，支持多極同步操作。
