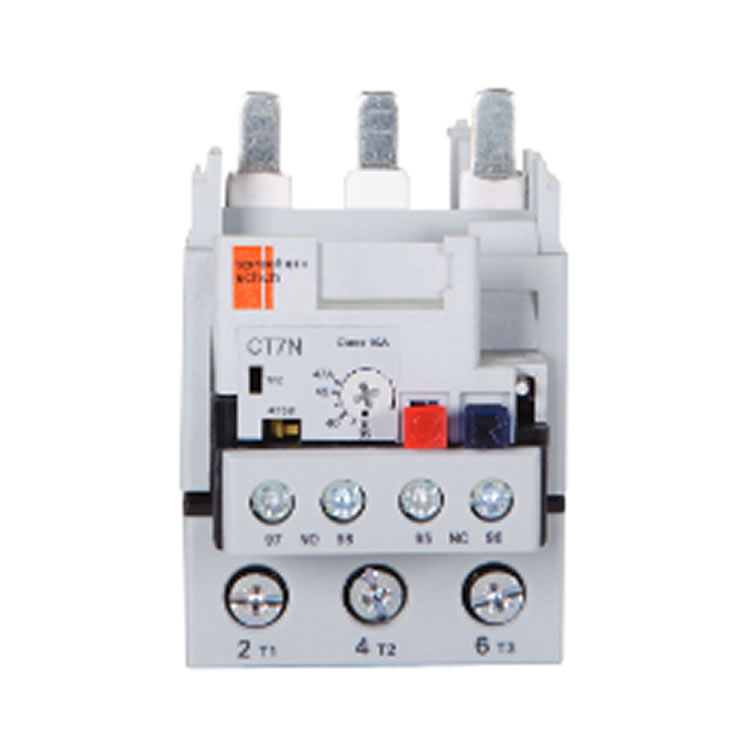

CT7N-23-C25 熱過載繼電器參數詳解

1. 調整范圍

設定電流范圍：21 - 25 A

根據文檔中表格數據，該型號支持通過調節旋鈕在 21 至 25 安培范圍內精確設定保護電流值，適用于電機額定電流在此區間的場景。

特別說明：若用于 星三角啟動器，需將電機額定電流乘以系數 0.58 后設定（見文檔標注②）。

2. 最大后備熔斷器容量

標準配置：

IEC/EN 60947-4-1 協調標準：

類型 2（短路保護配合）：100 A

適用于大多數工業場景，確保在短路故障時快速切斷電路，保護設備及線路安全。

UL 508 標準：100 A

符合北美市場安全規范，適配UL認證的電氣系統。

關鍵說明：

數據基于直接安裝于 CA7-9 至 CA7-23 型接觸器時的測試結果（見文檔表格及“Thermal Overload Relay Maximum Fuse”部分）。

若為獨立安裝（如面板或DIN導軌），需參考文檔中標注④的適配型號（如CT7N-85-C47P等），其熔斷器容量可能不同。

3. 適用接觸器型號

兼容性：

CA7-9 至 CA7-23 系列交流接觸器

支持直接安裝，無需額外適配器，確保與接觸器的機械和電氣兼容性。

擴展應用：

可搭配 CA7 系列電子式直流接觸器（CA7-9E...55E） 或 雙繞組直流接觸器（CA7-60D...97D）
