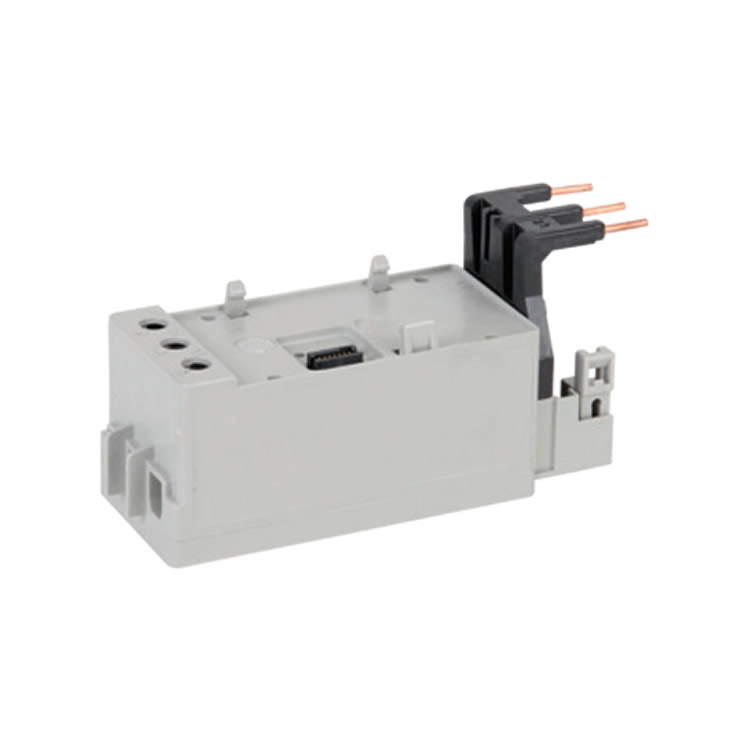

Sprecher+Schuh過載繼電器CEP9-ESM-IG-55-30

一、基礎參數

類別 規格

型號 CEP9-ESM-IG-55-30

類型 電流/接地故障檢測模塊

適用接觸器 CA7-30...55 系列接觸器

電流范圍 0.5–30 A（覆蓋低功率電機保護場景）

安裝方式 直接安裝（Direct Mount）于CA7-30...55接觸器本體

二、電氣特性

1. 接地故障檢測

   ? 檢測方式：零序電流（核心平衡）傳感

   ? 調節范圍：20 mA–5.0 A（支持電弧接地故障檢測）

   ? 外部互感器要求：檢測閾值＜1.0 A時需外接 核心平衡電流互感器

   ? 安全認證：符合UL1053 Class I保護標準

2. 過載保護

   ? 熱記憶功能：斷電后維持電機熱模型（Trip Class 20標準）

   ? 復位閾值：1–100% 熱容量利用率（TCU）可調

3. 輸出觸點

   ? 繼電器類型：Form A（SPST-NO）

   ? 觸點容量：

     ? 3 A @ 120V AC

     ? 1.5 A @ 240V AC

     ? 0.25 A @ 110V DC
