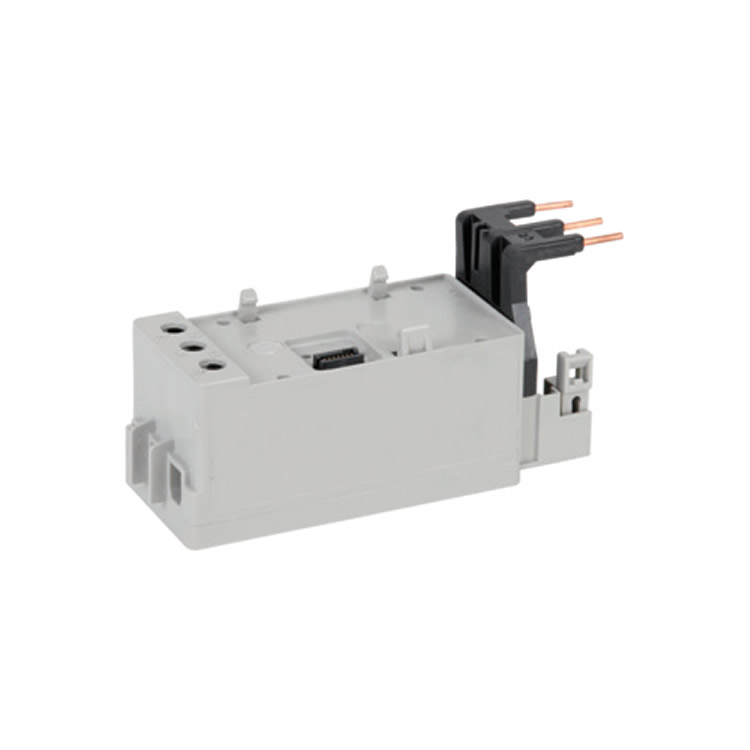

CEP9-ESM-IG-205-200 規格參數

參數類別 規格詳情

產品描述 電流/接地故障檢測模塊

適用設備 專用于 CA9-190...205 系列接觸器

安裝方式 直接安裝在接觸器上 (Direct Mount)

電流檢測范圍 20...200 A

核心功能 1. 三相電流監測與過載保護<br>2. 集成零序（磁芯平衡）傳感，用于低電平（電?。┙拥毓收蠙z測

接地故障檢測范圍 警告和跳閘設置可調：20 mA ... 5.0 A

重要提示 對于額定電流大于200A的設備，或接地故障檢測小于1.0A時，需要外接磁芯平衡電流互感器附件。

絕緣電壓 (Ui) 600V AC

工作環境溫度 -40°C 至 +85°C

防護等級 (IP) IP20

接線扭矩 (100A模塊參考) 35 lb-in (4 N-m)

推薦線纜 (100A模塊參考) 單股： #14...6 AWG (2.5...16 mm2)

CEP9-ESM-IG-205-200 是一款為大型接觸器CA9-190...205設計的、集成了高級接地故障檢測功能的電流傳感模塊。其200A的寬電流范圍和完善的保護功能，使其適用于要求嚴格的重要電機啟動應用。
