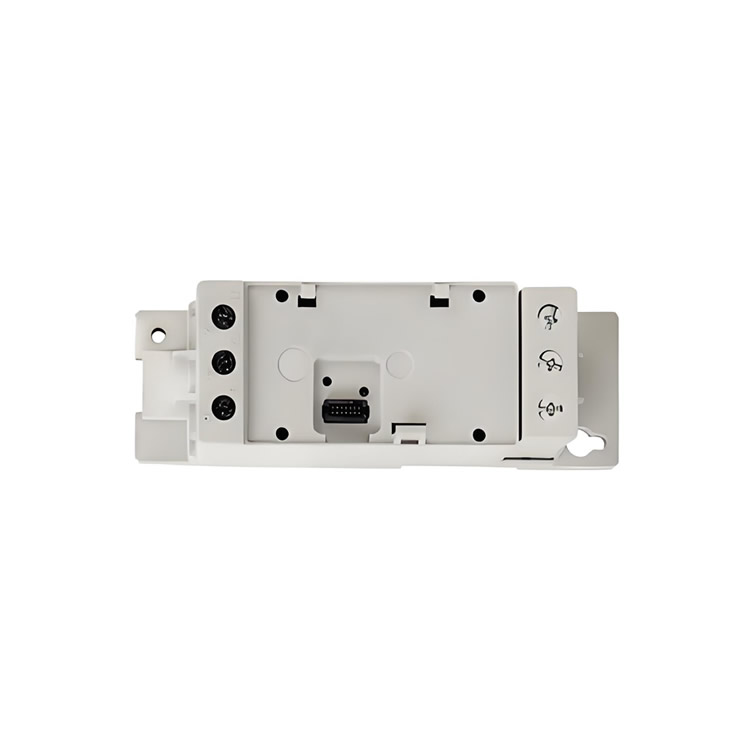

電流與接地故障感應模塊

? 型號：CEP9-ESM-IG-7T-100

? 目錄號：CEP9-ESM-IG-7T-100

安裝方式

? DIN導軌/面板安裝（DIN Rail/Panel Mount）

? 備注：面板安裝需使用適配器配件（詳見備注部分）

適用設備

? 所有接觸器

? 特殊說明：支持外部電流互感器電流范圍

? 額定電流：10...100 A

電氣規格

1. 電源端子

   ? 輸入端子：1/L1, 3/L2, 5/L3

   ? 輸出端子：2/T1, 4/T2, 6/T3

2. 電壓等級

   ? 額定絕緣電壓（Ui）：690 VAC

   ? 額定操作電壓（Ue）：

     ? IEC標準：690 VAC

     ? UL標準：600 VAC

   ? 額定脈沖電壓（Uimp）：6 kV

3. 頻率范圍

   ? 45...65 Hz

4. 短路耐受能力

   ? 詳見用戶手冊

5. 極數

   ? 3極

6. 應用類型

   ? 單相或三相系統
