H220-41300-216N1 規格參數詳解

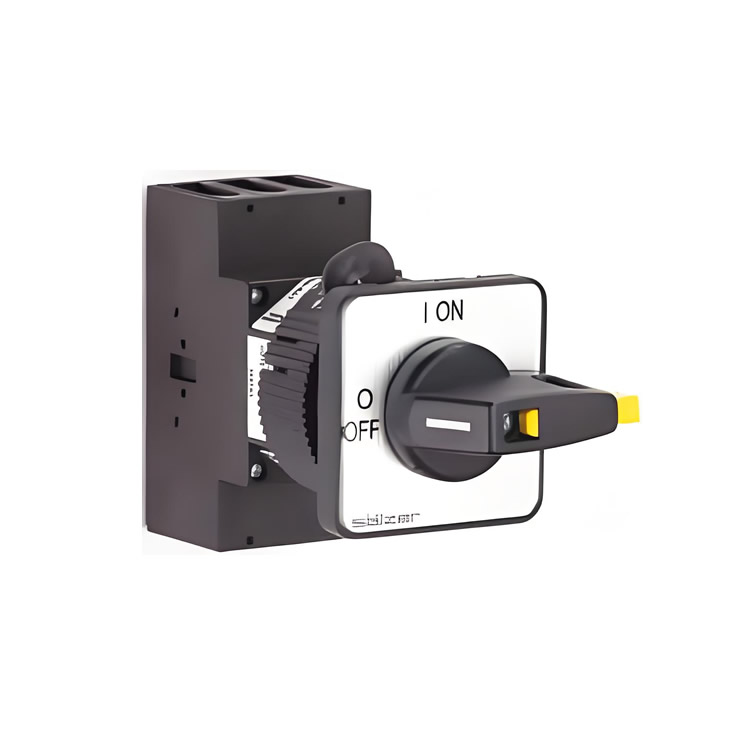

H220-41300-216N1 是一款隔離開關（Disconnect Switch），屬于 Main Switches 系列，采用前安裝單孔 mounting 方式。

 H220-41300-216N1

 額定數據（基于 IEC 60947，在 380-440 V AC 條件下）

? 操作電流: 25 A

? 額定功率:

  ? AC-21A: 7.5 kW（電阻負載）

  ? AC-23A: 5.5 kW（電感負載，如電機）

  ? AC-3: 5.5 kW（電動機負載，直接啟動）

? 應用: 適用于一般配電和電機控制場景。

安裝信息

? 安裝方式: 前安裝（Front mounting），單孔 mounting

? 安裝孔徑: ?30.5 mm

? 手柄類型: N-handle，黑色，帶掛鎖功能（Padlock device）

? 防護等級: IP66（防塵防水）

?  mounting 類型: 單孔 mounting，適用于面板或配電板安裝。

尺寸參數（單位：mm）

尺寸參數對應于安裝形式 216N1，適用于 H220 類型。

? 材料: 手柄為黑色塑料，主體材料符合工業標準，確保耐用性和安全性。

? 符合標準: IEC 60947，適用于工業環境。

? 環境適應性: 防護等級 IP66，適合在惡劣環境中使用，如防塵和防水。

? 掛鎖功能: 手柄支持掛鎖，用于安全鎖定在OFF位置，防止誤操作。
