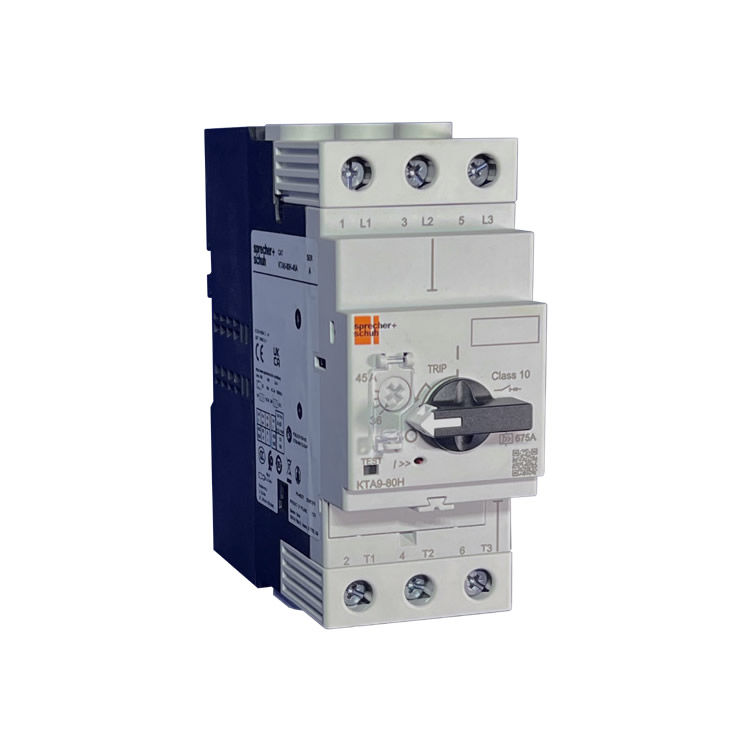

KTA9-80H-25A 規格參數

參數項 規格值

電流調整范圍 19…25 A

磁脫扣電流（固定） 15 × I? max ≈ 375 A

額定工作電壓（最大） 690 V AC

最大短路分斷能力（Icu） 100 kA（230/240V AC）

65 kA（400/415V AC）

65 kA（440/460V AC）

65 kA（500/525V AC）

10 kA（690V AC）

使用類別 AC-3e

脫扣等級 Class 10

三相最大馬力（HP） 375 HP（200V）

550 HP（230V）

550 HP（460V）

550 HP（575V）

三相最大功率（kW） 7.5 kW（200V）

11 kW（230V）

11 kW（400/415V）

15 kW（500V）

22 kW（690V）

UL 認證適用類型 - 組安裝手動控制器（配合短路保護裝置）

- 手動電機斷開器

- 適用于分接導線保護

- 自保護 Type E 組合控制器

最大短路電流（UL 480V） 65 kA（組安裝、Type E）

最大短路電流（UL 600V） 30 kA（組安裝、Type E）

外形尺寸（寬×高×深） 約 272 × 162 × 290 mm（帶或不帶附件）

安裝方式 DIN 導軌安裝

附件支持 輔助觸點、跳閘指示觸點、欠壓脫扣器、分勵脫扣器、門耦合手柄等

KTA9-80H 系列適用于高分段容量場合，磁脫扣倍數為 15 × I?。

KTA9-80H-25A 適用于三相電機保護，具備短路、過載、欠壓保護功能。

所有馬力（HP）和功率（kW）值為參考值，實際選型應基于電機滿載電流和服務系數。
