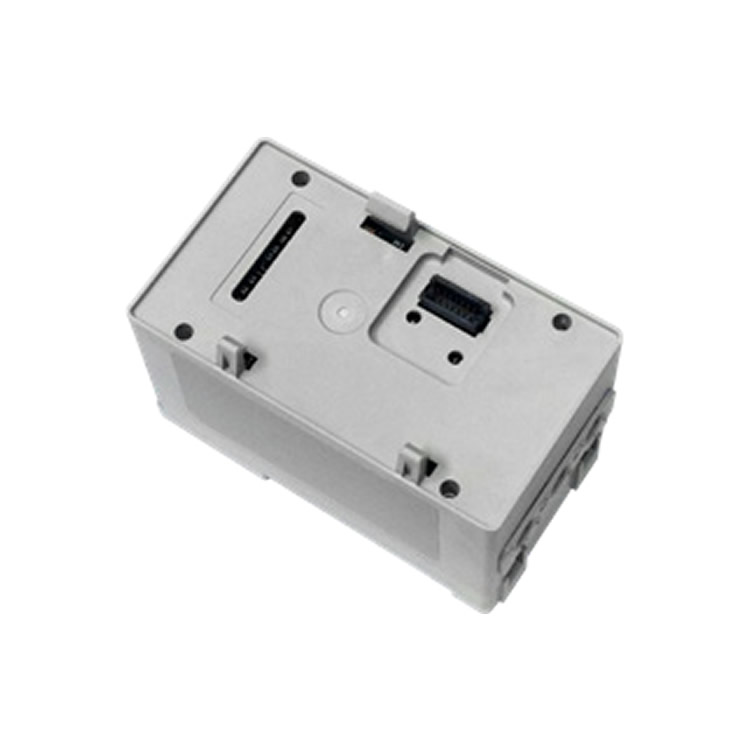

Sprecher+Schuh過載繼電器CEP9-ESM-I-P-60

? 型號：CEP9-ESM-I-P-60

? 類型：電流檢測模塊（Current Sensing Module）

? 安裝方式：DIN導軌直通式安裝（Pass-thru Mounting）

? 適用接觸器：所有型號接觸器（All contactors）

? 電流范圍：6~60 A

2. 電氣特性

? 額定絕緣電壓（Ui）：600V AC

? 工作電壓范圍：6~32V DC（支持反接和拋負載保護）

? 功耗：

  ? 基礎模塊：≤10W

  ? 擴展后：≤22W（含加熱器）

? 端子類型：可拆卸端子塊（支持快速接線）

3. 環境適應性

? 工作溫度：-40°C ~ +85°C

? 防護等級：IP20（控制模塊部分）

? 抗振動：2.5G（運行中）/5G（非運行中）

? 抗沖擊：30G（符合IEC 68-2-27）

? 濕度范圍：5%~95%（非冷凝）

4. 機械與接線

? 扭矩要求：

  ? 電源端子：3.4 N·m（支持6~10mm2帶冷壓端子的多股線）

  ? 信號端子：0.45 N·m（支持0.5~0.75mm2線纜）

? 接線規格：

  ? 推薦線纜：柔性多股線帶冷壓端子

  ? 支持多線并聯（最大截面積10mm2）
