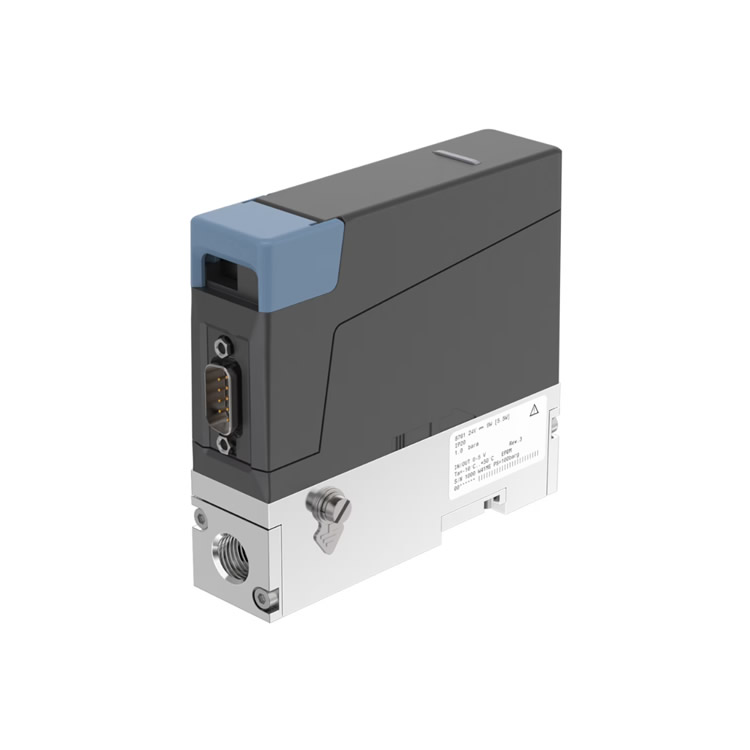

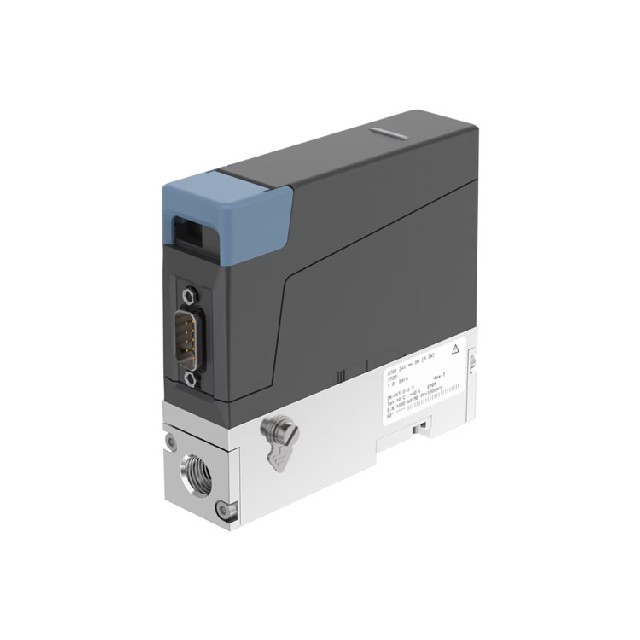

burkert 電子壓力控制器 8761

Type 8761 電子壓力控制器規格參數詳解

Type 8761是一款用于精確控制氣體流量的上游壓力控制器，適用于壓力最高4 bar abs的應用場景。它集成了PI控制算法，通過數字控制電子系統比較傳感器實測值與設定值（支持工業以太網或模擬輸入），驅動比例閥調節壓力。設備采用模塊化設計，支持配置存儲功能，簡化設備更換流程。

 產品屬性

? 尺寸（Dimensions）：詳見文檔第4章“Dimensions”（未提供具體數值，需參考圖示）。

? 材料（Material）：

  ? 密封件（Seal）：FKM或EPDM（根據氣體類型選擇）。

  ? 外殼（Housing）：PC（聚碳酸酯）。

  ? 基塊（Base block）：鋁合金或不銹鋼1.4401/316L。

  ? 濕潤部件（Wetted parts）：不銹鋼1.4310/302、1.4113/434、1.4305/303、1.4404/316L。

? 總重量（Total weight）：約500克（鋁合金基塊）。

? 配置管理（Configuration management）：支持內存卡快速更換設備配置（詳見文檔7.3章）。

? LED顯示（LED display）：RGB-LED，符合NAMUR NE107標準，用于狀態指示。

性能數據

? 壓力范圍（Pressure range）：0...4 bar abs（絕對壓力）。

? 標稱流量范圍（Nominal flow range, Q_R）：< 200 L/min（基于1013 bar abs和0°C的標準條件）。

? 測量精度（Measuring accuracy）：±0.25% FS（在校準條件下，預熱1分鐘后）。

? 重復性（Repeatability）：±0.1% FS。

? 調節比（Turndown ratio）：1:50，適應寬流量變化。

? 執行器（Actuator）：常閉比例閥，確保高響應靈敏度。
