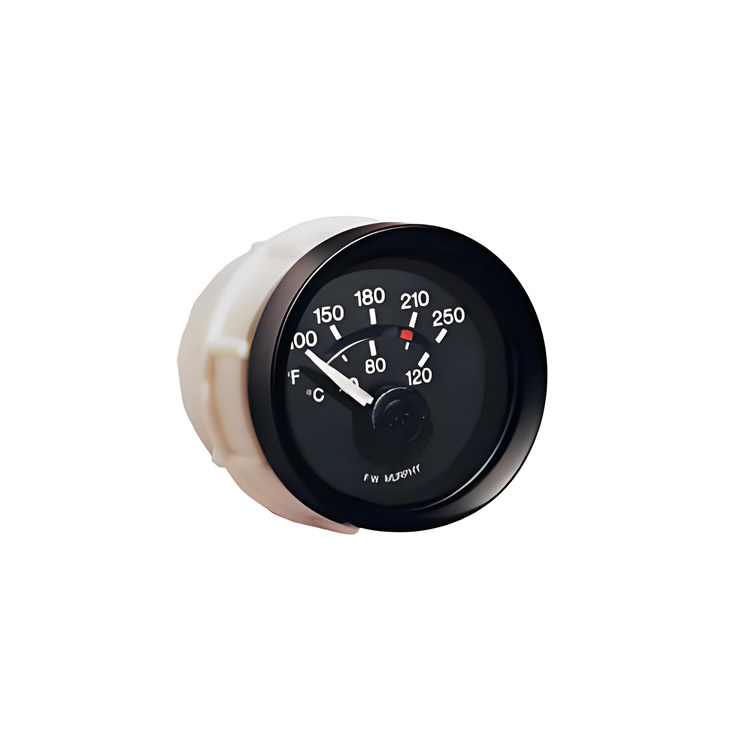

MURPHY 電動繼電式儀表EGS21 T-300-12-A

1. 基本型號信息

?   系列: EGS21（電動繼電式儀表）

?   儀表類型: 溫度表

?   量程: 300°F

?   電源系統: 12V直流

2. 主要技術規格

?   外殼: 聚酯（PBT）材料，全密封設計，防撞擊、防水

?   鏡面: 防紫外線，透明聚碳酸酯

?   刻度盤: 黑底，白色刻度；背光啟動后刻度顯示為紅色；雙刻度（℃、°F）顯示；鏡帶設計消除視覺誤差

?   指針照明: 裝有“冷光”二極管，增加夜間可視度

?   工作溫度: -40°C 至 +85°C（-40°F 至 +185°F）

?   存儲溫度: -60°C 至 +85°C（-77°F 至 +185°F）

?   過壓保護: 最多可承受200%標稱電壓（24V）達5分鐘，符合SAE J1810標準

?   極性反接保護: 在工作溫度范圍內，可無限時承受極性反接

?   環境測試: 符合SAE J1810標準，適用于潮濕、高/低溫、強腐蝕等惡劣環境

?   接線: 插頭和引線，線徑18AWG（1.0mm2），線長8英寸（203mm）

3. 繼電式功能（EGS21系列特有）

?   傳感元件: 霍爾效應

?   輸出信號: 接地信號（沉降輸出）

?   輸出額定值: 300mA恒定電流

?   觸發方式: 遞增觸發（適用于溫度表）

?   觸發點調節: 可在儀表背面使用1/16英寸六角扳手調節，調節范圍為刻度的90%

?   觸發點指示: 在鏡帶上顯示觸發點位置

?   功能: 可觸發報警或關閉機器

?   飽和輸出電壓: 25°C時為1.3-2.3V（輸出開關壓降）

EGS21 T-300-12-A是一款專為12V系統工程機械設計的、量程為300°F的電動繼電式溫度表。它具備高精度、全密封、耐惡劣環境的特點，并集成了可調節的報警開關功能，可在溫度達到設定值時輸出信號。其表框為標準的拋光316不銹鋼。
