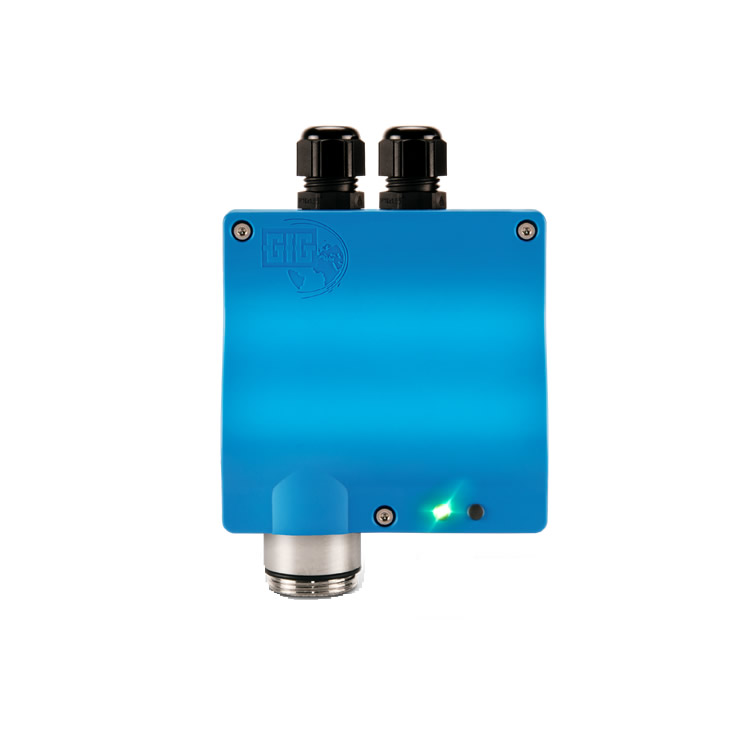

GFG變送器ZD22

在工業和安全監測領域，持續、準確地監測氧氣濃度至關重要，尤其是在封閉或半封閉空間中使用內燃機的場合。ZD22 系列變送器由 GfG Gesellschaft für Ger?tebau mbH 開發，專為長期監測氧氣（O?）濃度而設計，結合了先進的傳感器技術和穩健的硬件設計，確保了高可靠性和低運營成本。本文將深入探討 ZD22 的技術原理、規格參數、型號特點及其應用價值。

ZD22 變送器的核心是其基于氧化鋯（Zirconium Dioxide, ZD）電化學氧泵單元的傳感器。這種技術對氧氣具有高度選擇性，能精確測量 O? 濃度，同時不受環境條件（如溫度、濕度波動）和常見傳感器毒物（如其他氣體干擾）的影響。氧化鋯傳感器通過電化學反應將氧氣濃度轉換為電信號，實現了極短的響應時間（通常 t90 ≤ 5 秒），確保了實時監測的準確性。內置的溫度補償功能進一步提升了測量精度，使其在廣泛的環境條件下都能保持穩定性能。

技術規格詳解

ZD22 變送器的技術參數體現了其 robust 的設計和適用性。以下關鍵規格基于文檔內容整理：

參數類別 規格詳情

測量氣體 氧氣（O?）

測量原理 氧化鋯（ZD）電化學氧泵單元

測量范圍 取決于傳感器型號（傳感器可定制）

響應時間 t90 ≤ 5 秒（傳感器依賴）

傳感器壽命 4-5 年（長壽命設計，降低更換頻率）

通信接口 模擬輸出：4-20 mA 或 0.2-1 mA（可選）<br>數字輸出：RS-485 接口，支持 Modbus/RTU 協議

電源要求 12-30 V DC（寬電壓范圍，適應多種工業電源）

環境條件 操作溫度：-20°C 至 +50°C<br>濕度范圍：5% 至 90% RH（非冷凝）<br>氣壓范圍：80 至 120 kPa

機械特性 外殼材質：塑料（輕量且耐用）<br>防護等級：IP54（防塵和防濺水，適合室內工業環境）<br>尺寸：96 x 141 x 49 mm（寬 x 高 x 深）安裝方式：壁掛式

功能安全 符合 DIN EN 61508-2:2011 標準<br>安全完整性等級 (SIL)：?jiǎn)瓮ǖ朗褂?(1oo1) 支持 SIL2，冗余使用 (1oo2) 支持 SIL3（注：0.2-1 mA 系統不適用此標準）

功能特點與優勢

1.  高可靠性與準確性：氧化鋯傳感器技術確保了長期穩定運行，內置溫度補償消除了環境變化的影響，提供精確的測量值輸出。

2.  靈活的通信選項：支持模擬和數字輸出，易于集成到 PLC、DCS 或 SCADA 系統中。RS-485 Modbus/RTU 協議便于遠程監控和數據記錄。

3.  簡易維護與校準：通過校準適配器，可以安全地進行測試氣體校準和功能檢查。所有維護工作可由一名技術人員完成，減少了停機時間和成本。變送器前端配有兩個狀態 LED 指示燈，實時顯示運行狀態、故障和服務需求。

4.  經濟高效：傳感器壽命長達 4-5 年，且購置成本低，顯著降低了總體運營成本。電源需求低（12-30 V DC），能效高。

5.  安全合規：符合國際功能安全標準，支持 SIL2/SIL3 等級，適用于安全關鍵應用，如石油化工、制藥和密閉空間監測。

應用場景

ZD22 變送器理想用于以下場景：

? 工業廠房：監測發電機房、鍋爐房等區域的氧氣濃度，防止缺氧或富氧風險。

? 隧道和地下設施：確保通風系統有效運行，保障人員安全。

? 實驗室和研究設施：精確控制環境中的氧氣水平，用于實驗或存儲條件。

? 船舶和海上平臺：在封閉艙室中監測空氣質量，符合海事安全規范。

與 GfG 的強大控制器結合使用時，ZD22 系列能構成完整的氣體檢測系統，提供端到端的監測解決方案。

ZD22 氧氣變送器通過其先進的氧化鋯傳感器技術、穩健的設計和靈活的配置，為長期氧氣監測設定了高標準。無論是基礎型還是帶顯示的 D 型，它都提供了可靠性、安全性和成本效益的完美平衡。對于需要持續監測氧氣濃度的工業和安全應用，ZD22 是一個值得信賴的選擇。制造商 GfG 的支持和合規認證進一步確保了產品的質量和長期性能。
