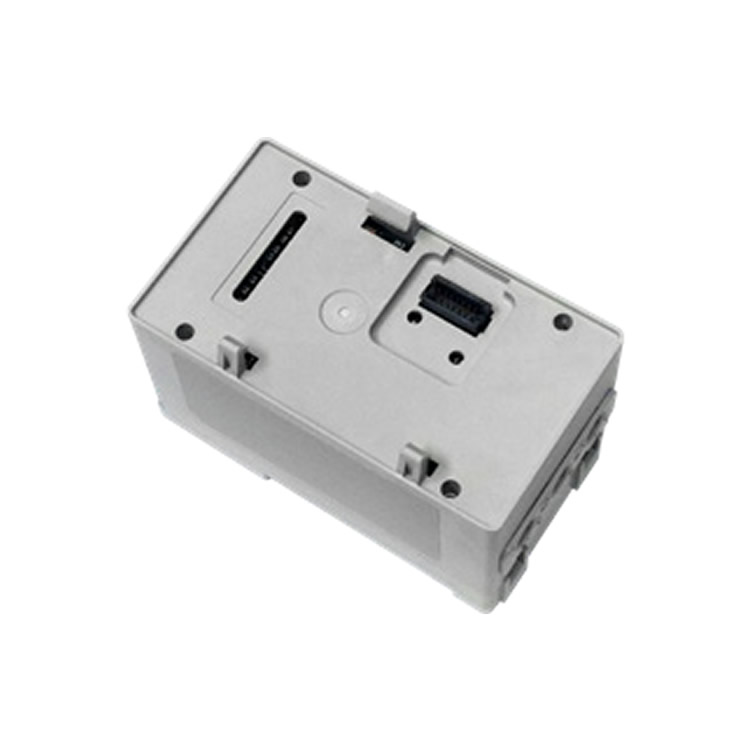

Sprecher+Schuh過載繼電器CEP9-ESM-I-P-100

CEP9-ESM-I-P-100 規格參數詳解

1. 基本參數概述

? 描述（Description）：DIN Rail Mount Pass-thru (10 to 200A)

  ? 支持DIN導軌安裝的直通式設計，適用于10A至200A電流范圍。

? 適用設備（For Use With）：所有接觸器（All contactors）

  ? 兼容多種工業接觸器，無需額外適配。

? 電流范圍（Current Range）：10...100 A

  ? 精確監測10A至100A的電機電流，支持過載保護。

? 目錄號（Catalog Number）：CEP9-ESM-I-P-100

  ? 唯一標識符，便于訂購和識別。

2. 電氣規格

：

? 額定絕緣電壓（Rated Insulation Voltage, Uij）：600V AC

  ? 確保在高電壓環境下的安全隔離。

? 額定工作電壓（Rated Operating Voltage, Ue）：600V AC

  ? 支持標準工業電壓應用。

? 額定脈沖電壓（Rated Impulse Voltage, Uimp）：6kV

  ? 抗浪涌能力，保護設備免受瞬時電壓沖擊。

? 端子配置（Terminals）：1/L1, 3/L2, 5/L3, 2/T1, 4/T2, 6/T3

  ? 標準三相端子設計，簡化接線流程。

? 短路額定值（Short Circuit Ratings）：符合IEC標準（具體值未在文檔中詳細說明）。

? 功耗（Power Consumption）：

  ? 最大功耗：CEP9模塊自身較低（具體值未指定），擴展時略有增加。
