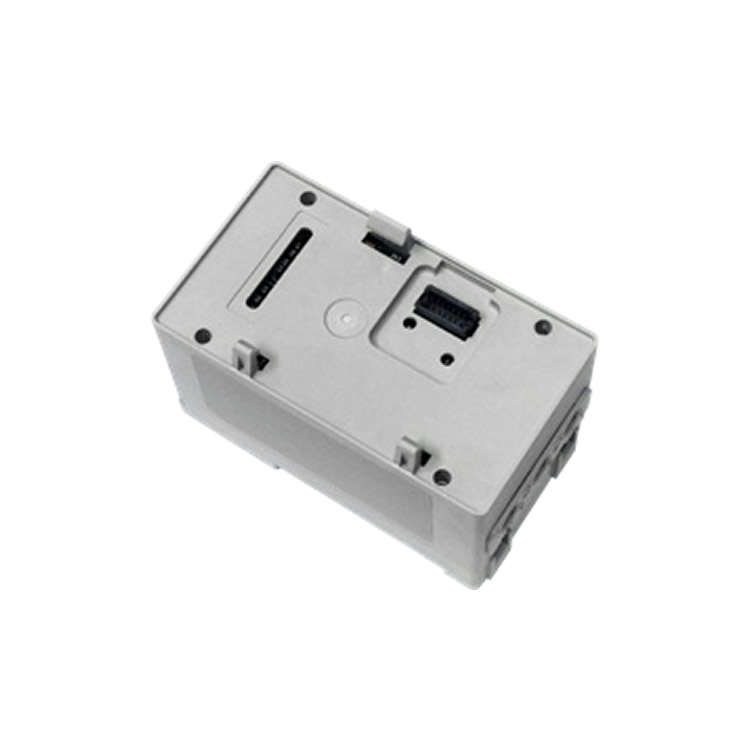

Sprecher+Schuh過載繼電器CEP9-ESM-I-P-200

CEP9-ESM-I-P-200 規(guī)格參數(shù)

   ? DIN導軌直通式安裝（DIN Rail Mount Pass-thru）

   ? 電流范圍：20...200 A

適用對象（For Use With）

   ? 所有接觸器（All contactors）

電氣規(guī)格（Electrical Specifications）

   ? 額定絕緣電壓（Rated Insulation Voltage, Uij）：600V AC

   ? 額定工作電壓（Rated Operating Voltage, Ue）：600V AC

   ? 額定沖擊電壓（Rated Impulse Voltage, Uimp）：符合IEC標準

   ? 短路耐受能力：支持設備級保護（如接地故障抑制功能）

 環(huán)境適應性

   ? 工作溫度：-40°C 至 +85°C

   ? 存儲溫度：-20°C 至 +55°C

   ? 濕度：5%–95%（非冷凝）

   ? 防護等級：IP20

 端子與接線

   ? 端子標識：L1/L2/L3（進線），T1/T2/T3（出線）

   ? 扭矩要求：

     ? 單芯線（Solid）：35 lb-in（4 N·m）

     ? 多芯線（Stranded）：30 lb-in（3.4 N·m）

   ? 線徑范圍：

     ? 單芯線：6 AWG（16 mm2）

     ? 多芯線（帶端子）：6–10 mm2
